Para la práctica 13, se quiere comparar el decodificador de Binario a 7 segmentos, donde se quiere visualizar del 0 al 9, y después del 9, de la A a la F (siendo b y d mostradas en minúsculas). Se hizo uno con compuertas lógicas, y otro con el lenguaje Verilog.
DECODIFICADOR CON COMPUERTAS
La tabla de verdad del decodificador es la siguiente:
 |
| Imagen 1. Tabla de verdad |
Donde la reducción de la tabla se hace mediante mapas de Karnaugh, que tiene sus respectivas ecuaciones:
Y el circuito equivalente es el siguiente :
 |
| Imagen 2. Circuito del deco. |
 |
| Imagen 3. Conexión a los pines de Psoc. |
DECODIFICADOR CON VERILOG
El bloque creado para Verilog es el siguiente:
 |
| Imagen 4. Bloque con buses de entrada y salida. |
Donde el código del bloque en Verilog es el siguiente:
 |

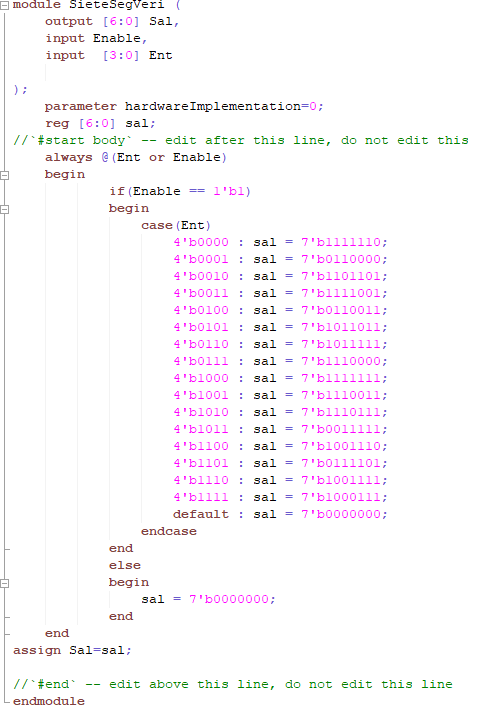

| Imagen 5. Código en Verilog del decodificador |
Donde la conexión del bloque es la siguiente:
 |
| Imagen 6. Conexiones a los pines de Psoc. |
Ahora, se muestran a continuación 2 imágenes de la memoria de cada deco:
 |
| Imagen 7. Uso de recursos del decodificador hecho con Compuertas Lógicas. |
 |
| Imagen 8. Uso de recursos del decodificador hecho con Verilog |
En las imágenes, el consumo de recursos es el mismo, pero, si se realizara un proyecto más extenso, a veces es recomendable usar Verilog para los componentes, puesto que van a consumir una menor cantidad de recursos de Psoc.
Los archivos tienen como nombre Lab13 y Labalgo, donde el Lab13 es la implementación del deco con verilog, y el otro la implementación del deco con compuertas.
https://mega.nz/file/RTw3QZyC#vExqV_fEeCOZcp9PKg43m4KemKAS_o-UWbz_A3rBw0U
(LAB 13)
(Labalgo)
