Imagen 1. Compuertas Lógicas |
Estudiante: Sergio Andrés Garzón Agudelo
20171005080
Fundamentos de Circuitos Digitales
Universidad Distrital
Por medio de la presente practica se busca afianzar el conocimiento en cuanto a las
compuertas lógicas y como ellas pueden interconectarse para generar funciones de mayor
complejidad. Para cada uno de los circuitos implementar usando las compuertas en
Tinkercad y hallar la tabla de verdad.
compuertas lógicas y como ellas pueden interconectarse para generar funciones de mayor
complejidad. Para cada uno de los circuitos implementar usando las compuertas en
Tinkercad y hallar la tabla de verdad.
Los integrados que se necesitan en esta práctica son:
● Puertas XOR: 7486
● Puertas NAND de 2 entradas: 7400
● Puertas NAND de 3 entradas: 7410
● Puertas NOT de 1 entrada: 7404
● Puertas OR de 2 entradas: 7432
● Puertas AND de 2 entradas: 7408
● Puertas NOR de 3 entradas: 7402
● Puertas OR de 2 entradas: 7432
● Puertas AND de 2 entradas: 7408
● Puertas NOR de 3 entradas: 7402
Se maneja una configuración Pull Down para el switch de este laboratorio.
PRIMER MONTAJE
Imagen 2. Montaje 1 |
Imagen 3. Conexión de las integrados para el montaje |
A | B | Cin | Cout | S |
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 0 | 1 |
0 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 1 | 0 |
1 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 1 | 0 |
1 | 1 | 0 | 1 | 0 |
1 | 1 | 1 | 1 | 1 |
SEGUNDO MONTAJE
Imagen 4. Segundo Montaje. |
Imagen 5. Conexión de los integrados para el montaje 2 |
Z | W | X | Y | F2 | F1 | F0 |
0 | 0 | 0 | 0 | 0 | 0 | 1 |
0 | 0 | 0 | 1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 | 1 | 1 | 0 |
0 | 0 | 1 | 1 | 1 | 1 | 0 |
0 | 1 | 0 | 0 | 1 | 0 | 0 |
0 | 1 | 0 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 0 | 1 | 1 | 0 |
0 | 1 | 1 | 1 | 1 | 1 | 0 |
1 | 0 | 0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 1 | 0 | 0 | 0 |
1 | 0 | 1 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 1 | 0 | 1 | 0 |
1 | 1 | 0 | 0 | 0 | 0 | 0 |
1 | 1 | 0 | 1 | 0 | 0 | 0 |
1 | 1 | 1 | 0 | 1 | 0 | 0 |
1 | 1 | 1 | 1 | 0 | 0 | 1 |
Tabla 2. Tabla de verdad montaje 2
TERCER MONTAJE
Imagen 6. Tercer Montaje |
Imagen 7. Conexión de los integrados para el montaje 3 |
A2 | B2 | A1 | B1 | A0 | B0 | A=B | A<B | A>B |
0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
0 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
0 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
0 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 |
0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
0 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
0 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 |
0 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
0 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
0 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
0 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
1 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 |
1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
1 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
1 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
1 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 0 |
1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
1 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
1 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 0 |
1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
Tabla 3. Tabla de verdad montaje 3

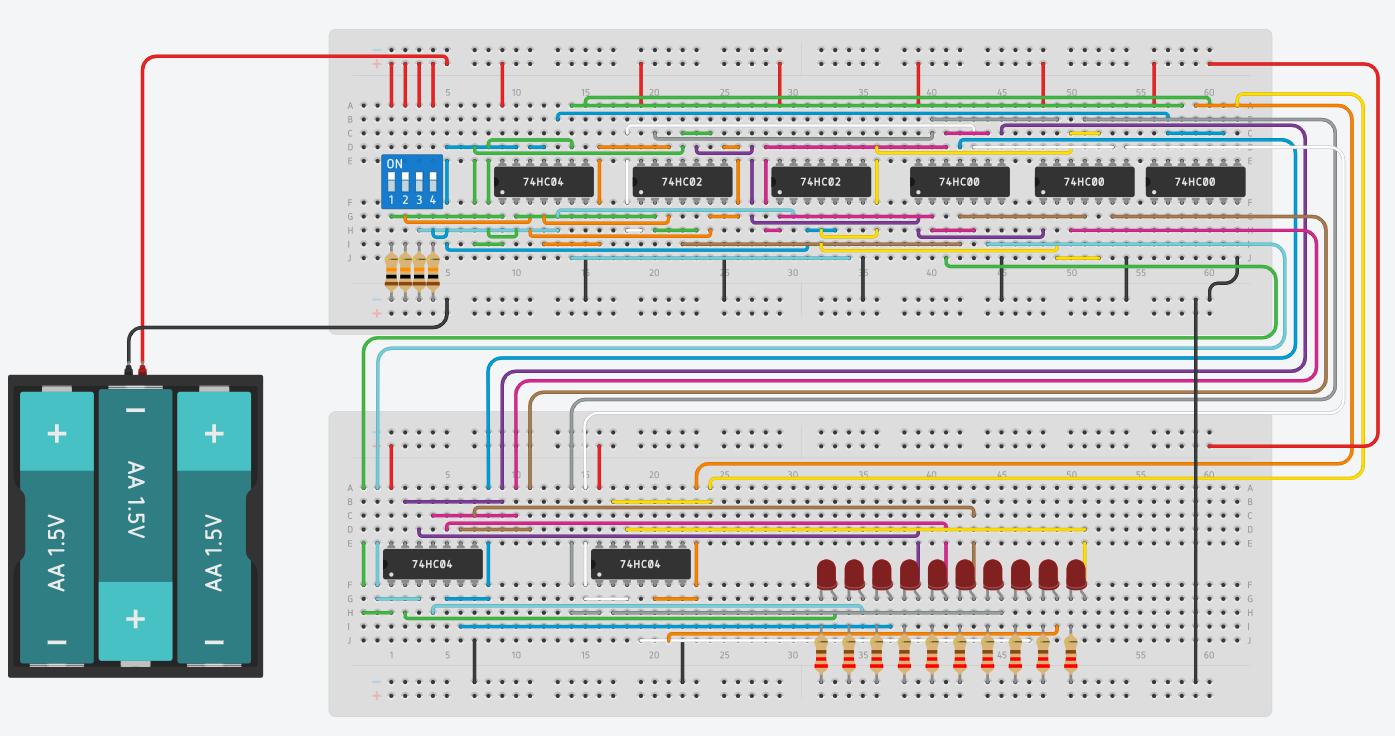

CUARTO MONTAJE
A | B | C | D | S0 | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
Tabla 4. Tabla de verdad montaje 4
Este laboratorio se realizó mediante Tinkercad, simulando cada montaje siguiendo el uso de los circuitos integrados.
ANÁLISIS DE RESULTADOS
En el siguiente link se explicará el resultado de las tablas de verdad de los circuitos:
CONCLUSIONES
- Se debe tener cuidado con la fuente de voltaje, debido a que un número de voltaje muy elevado sin las resistencias adecuadas, podria quemar los integrados, y una fuente con un valor muy bajo, no alcanzaría a encender los leds.
- Al finalizar la practica se logró comprobar el funcionamiento de la mayoría de los circuitos propuestos, sin embargo en uno de ellos, la lógica detras de este circuito no concuerda con los resultados obtenidos.
